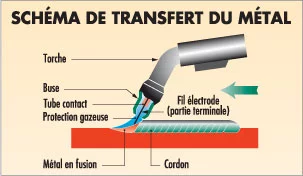

La soudure MIG : Métal Inert Gaz soudage sous argon pur ou mélange gazeux. Procédé de soudage à l’arc avec un fil fusible. Ce fil est déroulé dans l’arc allumé et le métal en fusion se dépose dans le bain de soudure. Celui-ci est protégé par un gaz inerte inférieur à 5% de CO2.
La soudure MAG : Métal Active Gaz. Soudage sous mélange gazeux argon CO2/O2/H2. Même description que le MIG mais le gaz de protection est actif supérieur à 5% de CO2).
La torche de soudage est connectée à la borne positive (+) du générateur à courant continu et la masse (-) de l’appareil est reliée à la pièce à souder. Une alimentation en gaz de soudage est branchée sur le poste par l’intermédiaire d’une bouteille et d’un détendeur. L’arc jaillit lorsque le soudeur actionne la gâchette de la torche et que la pointe du fil électrode touche la pièce à souder.
Les différents générateurs MIG/MAG
- Générateurs à diodes: commutateur : simplicité d’emploi,
- Générateurs à thyristors: contrôle électronique du courant de soudage,
- Générateurs à transistors: onduleur possède un meilleur transfert du métal, lois synergiques, pulsé.
Les couples Fil/Gaz
En règle générale pour le soudage MIG/MAG, il y a un gaz par matière à souder:
- Aluminium/Cuivre : Argon, Argon/Hélium,
- Acier : Argon/CO2, Argon/Oxygène,
- Inox : Argon/C2O/hydrogène.
Les fils
- Fils pleins : acier, inox, aluminium, cuivre, rechargement,
- Fils fourrés avec laitier : utilisation en construction naval,
- Fils fourrés sans laitier : haut taux de dépôts, assemblage avec caractéristiques mécaniques,
- Fils sans gaz : soudage extérieur, fers béton, rechargement.
Exemple de poste à souder MIG/MAG
- Diamètre du fil 0.6 mm : 40 à 100A – utilisation : carrosserie automobile,
- Diamètre du fil 0.8 mm : 60 à 180A – utilisation : tuyauterie faible épaisseur,
- Diamètre du fil 1.0 mm : 100 à 300A – utilisation : toutes positions, passe de pénétration,
- Diamètre du fil 1.2 mm : 150 à 350A – utilisation : à partir de 8 mm d’épaisseur,
- Diamètre du fil 1.6 mm : 200 à 700A – utilisation : à partir de 12 mm d’épaisseur.
